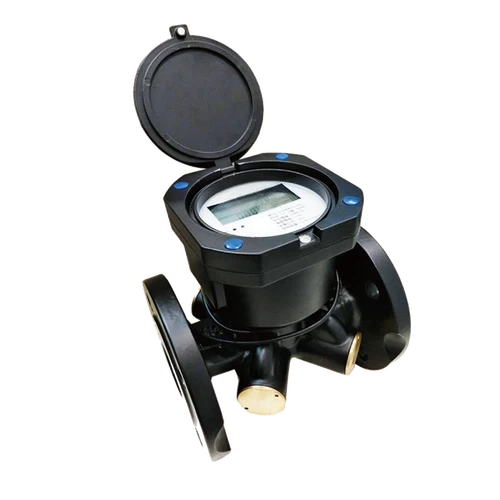

Filkejl tal-fluss ultrasoniku, id-dejta tal-veloċità tal-fluwidu hija derivata mill-karatteristiċi ta' propagazzjoni ta' mewġ akustiku li jivvjaġġa mill-medju-kemm jekk likwidu jew gass limitat f'sezzjoni tal-pajp. Il-prinċipju tal-miter tal-fluss ultrasoniku jiddependi fundamentalment fuq il-kejl tal-varjazzjonijiet fil-ħin tat-transitu jew il-bidliet fil-frekwenza li jseħħu meta l-mewġ tal-ħoss jinteraġixxi ma 'fluwidu li jiċċaqlaq. Il-ġenerazzjoni tas-sinjal, il-kwalità tat-trażmissjoni u r-riċeviment tal-eku jiddeterminaw kollettivament jekk l-apparat jagħtix qari volumetriku preċiż jew jintroduċix żbalji sistematiċi fil-katina tal-kejl.
Sejbien tal-Ħin tat-Tranżitu u l-Isfida tal-Ipproċessar tas-Sinjal
Il-metodu tal-ħin tat-transitu jibqa 'l-approċċ dominanti fid-disinn modern tal-miter tal-fluss ultrasoniku. Meta l-prattikanti jiltaqgħu ma 'din it-teknoloġija għall-ewwel darba, ħafna drabi jissottovalutaw kemm huwa importanti l-backend tal-ipproċessar tas-sinjal. Sinjali ta' eku mhux ipproċessati minn transducers pjeżoelettriċi ma jaslux bħala sinusojdi nodfa-iġorru ħsejjes, varjazzjonijiet ta' amplitudni, u distorsjonijiet tal-fażi li jridu jiġu ttrattati qabel ma jkun jista' jseħħ kwalunkwe kalkolu sinifikanti tal-fluss.
Lura fl-1981, Sanderson u Hemp ippubblikaw xogħol fundamentali dwar metodoloġiji ta' skoperta tas-sinjali għal miters tal-fluss ultrasoniku tal-ħin ta' transitu-. Il-kontribut tagħhom kien jiddistingwi bejn tekniki ta' pproċessar ta' dominju tal-ħin-u frekwenza-dominju. Metodi ta'-dominju tal-ħin tipikament jużaw trażmissjoni ta'-impuls wieħed u jsegwu karatteristiċi speċifiċi ta' forma ta' mewġ-normalment żero-punti ta' qsim jew triggers ta' limitu. L-approċċi tad-dominju tal-frekwenza-minflok jeżaminaw il-kontenut spettrali. Kull wieħed għandu kompromessi li mhumiex immedjatament ovvji sakemm tkun ttrattat installazzjonijiet attwali fuq il-post.
Ir-relazzjoni bejn il-perjodu tal-polz ultrasoniku u l-veloċità tal-ħoss, flimkien ma 'kif il-wavelength tiskala b'veloċità akustika, tiddetermina liema strateġija ta' pproċessar tagħmel sens prattiku. Fi skemi ta' ħin ta'-impuls wieħed, il-meter jittrasmetti tifqigħ, jistenna r-riċeviment, imbagħad jistma l-ħin tal-wasla. Sempliċi biżżejjed fit-teorija. Ir-realtà tinvolvi l-identifikazzjoni ta' liema parti tal-forma tal-mewġ riċevuta tikkorrispondi għall-ħin ta' transitu "korrett"-u dan huwa fejn l-iskoperta ta' qsim żero-tidħol fl-istampa.
Zero-Metodi ta' Qlib u l-Limitazzjonijiet Prattiċi Tagħhom
Żero-sejbien ta' qsim jistabbilixxi limitu ta' vultaġġ; meta s-sinjal tal-eku jaqbeż dan il-livell, is-sistema tagħti bidu għall-ħin u sussegwentement tkejjel l-instant meta l-forma tal-mewġ taqsam iż-żero. Dan l-approċċ ilu prattika standard għal għexieren ta' snin. Il-vultaġġ tal-limitu jistabbilixxi referenza li magħha titqabbel il-forma tal-mewġ riċevuta, bl-ewwel qsim ta' żero-wara ksur tal-limitu li jimmarka l-avveniment ta' "waqfien" għaċ-ċirkwit tal-ħin.

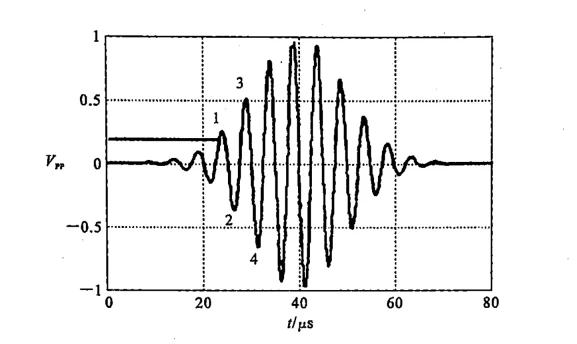

Dan il-fenomenu huwa illustrat fil-biċċa l-kbira tad-dijagrammi tal-letteratura teknika-envelop ta' eku li joxxilla fejn il-qċaċet numerati (ittikkettati 1, 2, 3, 4) huma qsim potenzjali ta' żero-. L-għażla ta' liema żero-qsim li tuża mhix arbitrarja. Ikollok bżonn turi r-ripetibbiltà tal-kejl tiegħek, iżda l-varjazzjonijiet fl-amplitudni tas-sinjal jistgħu jikkawżaw li l-ewwel quċċata li taqbeż limitu jinbidel, li jwassal għal fenomenu inkwetanti ta' "taqbeż taċ-ċiklu"-il-ħin imkejjel tal-propagazzjoni taqbeż ċiklu sħiħ tal-mewġ.
Punti multipli ta' qsim ta' żero-jistgħu jiġu ssorveljati biex titjieb ir-robustezza. Xi strumenti jidentifikaw diversi qsim u jużaw kontrolli tal-konsistenza biex jirrifjutaw outliers. Dan iżid l-overhead ta' komputazzjoni iżda jnaqqas b'mod sinifikanti s-suxxettibilità għal żbalji ta' ħin indotti ta' amplitudni-.
Il-prinċipju tax-xogħol tal-miter tal-fluss ultrasonikuisir konsiderevolment aktar ikkumplikat meta jiġu ttrattati applikazzjonijiet tal-gass aktar milli likwidi. Il-gass għandu bejn wieħed u ieħor tliet ordnijiet ta 'impedenza akustika aktar baxxa meta mqabbla mal-midja likwida. L-attenwazzjoni tas-sinjal hija severa. Fejn transducer likwidu-akkoppjat jista' jirċievi eki ta' livell ta' millivolt-li jeħtieġu amplifikazzjoni modesta, il-kejl tal-gass spiss jitlob qligħ li jaqbeż is-60dB biss biex isolvi l-polz riċevut mill-istorbju fl-isfond.
Kejl tal-Fluss tal-Gass: Beast differenti għal kollox
Il-kejl tal-fluss tal-gass bit-teknoloġija tal-ħin ta' transitu ultrasoniku-jippreżenta sfidi li l-applikazzjonijiet likwidi sempliċement ma jiffaċċjawx. L-akkoppjar akustiku bejn it-transducer u l-medju jiddegrada sostanzjalment bil-midja gassuża. Il-veloċità tal-ħoss fil-gass tvarja b'mod drammatiku bil-kompożizzjoni, il-pressjoni, u t-temperatura-ħafna aktar milli fil-likwidi fejn il-varjazzjoni tista' tkun ftit fil-mija.
Ikkunsidra x'jiġri f'netwerk tad-distribuzzjoni tal-gass. L-istess pajp, l-istess ħardwer tal-miter ultrasoniku, iżda l-pressjoni tvarja mad-domanda. Kull bidla fil-pressjoni tbiddel l-impedenza akustika, tiċċaqlaq l-amplitudni tas-sinjal riċevut, potenzjalment tikkawża li s-sistemi ta' ħin ibbażati fuq limitu-jinqabdu fuq punti differenti ta' qsim ta' żero-. Il-qari tal-fluss li jirriżulta jinqala' anki jekk il-fluss volumetriku attwali jibqa' kostanti.
It-turbolenza tgħaqqad dawn il-problemi. F'numri Reynolds ogħla, il-profili tal-veloċità jsiru dejjem aktar mhux-uniformi tul is-sezzjoni trasversali tal-pajp-. Id-differenza fil-ħin tat-tranżitu li jkejjel meter ultrasoniku tirrappreżenta passaġġ-veloċità medja-mhux il-veloċità medja vera li tikseb billi tintegra fiż-żona kollha tal-fluss. Fatturi ta' korrezzjoni (kumpens tal-profil) jammontaw għal din id-diskrepanza, iżda jassumu kundizzjonijiet tal-fluss relattivament tajjeb-. Tarmi disturbi asimmetriċi tad-daħla jew dawwar, u dawk il-fatturi ta 'korrezzjoni jsiru inqas affidabbli.
Iċ-ċirkwiti AGC-kontroll awtomatiku tal-qligħ-jippruvaw jinnormalizzaw l-amplitudni tal-eku irrispettivament minn kemm is-sinjal jattenwa matul il-propagazzjoni. Meta l-istadju tal-AGC tal-istrument jaħdem sew, varjazzjonijiet tal-amplitudni minn ċaqliq tal-passaġġ indott tal-fluss-, bidliet fil-proprjetà akustiċi relatati mat-temperatura-, jew degradazzjoni gradwali tat-transducer ma jikkorrompox iż-żmien tal-qsim żero-. Madankollu, AGC jintroduċi l-artifacts tal-ħin tiegħu stess jekk mhux implimentat bir-reqqa. Ċaqliq tal-fażi permezz tal-linja ta 'kontroll tal-qligħ jista' maskra bħala differenzi fil-ħin tat-transitu.
Id-disinn tal-elettronika sekondarja f'miter tal-fluss ultrasoniku tal-gass jinvolvi l-ibbilanċjar ta' kunsiderazzjonijiet ta' sinjal-ma-storbju kontra l-ħtieġa għal ħin stabbli u ripetibbli. Konfigurazzjoni waħda popolari tuża kombinazzjoni ta 'AGC diġitali (implimentata fil-firmware) flimkien ma' stadji AGC analogi li jużaw komponenti bħall-amplifikatur tal-qligħ varjabbli AD8367-. L-approċċ ibridu jestendi l-firxa dinamika filwaqt li jżomm id-distorsjoni f'limiti aċċettabbli.
Fatturi Ambjentali u Effetti Xifer
Kwalunkwe fattur li jikkawża telf tas-sinjal jinfluwenza l-kwalità tal-kejl. Veloċitajiet ogħla tal-fluss ifissru deflessjoni itwal tal-passaġġ akustiku minħabba konvezzjoni-ir-raġġ tal-ħoss ma jivvjaġġax dritt tul il-pajp iżda jsegwi trajettorja mgħawġa. Pajpijiet ta' dijametru żgħir-juri effetti ta' saff tal-konfini evidenti fejn il-prossimità tal-ħajt timmodifika gradjenti ta' veloċità lokali.
L-effetti tat-tarf mill-ħitan tat-tubu tal-kejl jintroduċu kumplikazzjonijiet addizzjonali għad-disinji tal-miters tal-fluss tal-ħin tat-transitu ultrasoniku-. Il-mewġ tal-ħoss li jinteraġixxi mal-konfini tal-kondjuwit jesperjenzaw rifrazzjoni u riflessjoni parzjali. F'pajpijiet dojoq, dawn l-interazzjonijiet tal-konfini jiddominaw il-karattru tas-sinjal riċevut. Il-wisa' tar-raġġ akustiku relattiv għad-dijametru tal-pajp hija importanti; travi usa '"ara" aktar ta' l-influwenza tal-ħajt.
Il-flussi tal-gass b'ħafna CO₂-jippreżentaw sfidi partikolari. Id-dijossidu tal-karbonju jassorbi l-enerġija akustika f'ċerti frekwenzi b'mod ferm aktar aggressiv mill-arja jew il-gass naturali. Kontenut għoli ta 'CO₂ attenwa l-amplitudni tas-sinjal, potenzjalment taħt il-limitu ta' skoperta. L-istorbju ambjentali-sew minn regolaturi tal-pressjoni 'l fuq, valvi li jkabbru, jew sorsi ta' vibrazzjoni esterni-jinjetta sinjali falzi li jistgħu jikkawżaw qsim ta' limitu foloz.
Il-kisba ta' frekwenzi ta' kejl 'il fuq minn 20kHz ħafna drabi hija meħtieġa biex jinkisbu marġini adegwati ta' sinjal-għa-storbju f'ambjenti industrijali storbjużi. Frekwenzi aktar baxxi jinfirxu aktar 'il bogħod iżda huma aktar suxxettibbli għall-interferenza akustika ambjentali. Frekwenzi ogħla jnaqqsu aktar malajr fil-gass iżda joffru immunità aħjar għall-istorbju tal-pjanti ta' frekwenza baxxa-.
Għaliex il-Kwalità tal-Forma tal-Mewġa Tgħodd Aktar milli Taħseb
L-instabilità tal-forma tas-sinjal tibqa 'sors sottovalutat ta' żball ta 'kejl fil-kejl tal-fluss ultrasoniku. L-eki ma jżommux profili identiċi minn kejl għall-ieħor. Iċ-ċikliżmu tat-temperatura jbiddel il-frekwenza tar-reżonanza tat-transducer. Id-depożiti fuq il-portijiet akustiċi jbiddlu t-tqabbil tal-impedenza. Il-korrużjoni tal-ħajt tal-pajp tbiddel il-karatteristiċi ta 'riflessjoni tal-konfini.
Meta l-forma tal-mewġa tal-eku tgħaddi, l-iskemi ta' skoperta bbażati fuq il-limitu-jirrispondu b'mod differenti għal kull ferrovija tal-polz. Dak li ħadem perfettament fil-kummissjonar jista 'jiżviluppa preġudizzju sistematiku wara ftit snin ta' tħaddim. Tekniki ta'-korrelazzjoni inkroċjata-fejn il-forma tal-mewġ riċevuta titqabbel ma' referenza maħżuna-joffru immunità mtejba għall-varjazzjonijiet tal-forma iżda jeħtieġu aktar riżorsi komputazzjonali u ġestjoni bir-reqqa tas-sinjali ta' referenza.
Il-mogħdija tal-propagazzjoni nnifisha mhix iffissata ġeometrikament. Rifrazzjoni minħabba gradjenti ta 'veloċità (shear bejn fluss tal-qalba aktar mgħaġġel u saffi tal-konfini aktar bil-mod) tgħawweġ ir-raġġ akustiku. F'disinji ta' miter b'ħafna passaġġi, dan l-effett jidher bħala qari tal-veloċità dipendenti fuq il-mogħdija-li ma tantx iwassal għall-medja tal-veloċità tal-massa mistennija.
Konsiderazzjonijiet Prattiċi għal Kejl Preċiż tal-Ħin ta' Transitu-
Il-kisba ta' kejl affidabbli tad-differenza fil-ħin tat-transitu-jeħtieġ attenzjoni għal diversi dettalji tal-istrumentazzjoni. Ir-riżoluzzjoni tal-ħin għandha taqbeż sostanzjalment id-differenza fil-ħin ta' transitu-mistennija. Għal flussi ta' gass ta'-veloċità baxxa, Δt jista' jkun biss ftit nanosekondi-jeħtieġu diġitizzazzjoni tal-ħin tal-klassi ta' pikosekonda-. Ċipep TDC (ħin-to-konvertitur diġitali) minn manifatturi bħall-ams jiksbu riżoluzzjoni ta' 90ps, li tippermetti kejl tad-differenzi ta' transitu-ikkaġunati tal-fluss anke f'kundizzjonijiet ta' sfida.
Il-kumpens tat-temperatura mhuwiex-negozjabbli. Kemm il-veloċità tal-ħoss fil-medju kif ukoll il-karatteristiċi tat-transducer jimxu mat-temperatura. Strumenti mhux kumpensati juru korrelazzjoni bejn tibdil fit-temperatura u qari apparenti tal-fluss li m'għandhom x'jaqsmu xejn mal-bidliet attwali fil-fluss.
Il-prinċipju tal-miter tal-fluss ultrasoniku ta' żero-sejbien ta 'qsim fl-aħħar mill-aħħar jiddependi fuq determinazzjoni ta' limitu stabbli, karatteristiċi konsistenti tal-wasla tal-forma tal-mewġ, u kontroll tal-qligħ iddisinjat kif suppost. Dawn l-elementi jinteraġixxu b'modi li mhux dejjem ikunu intuwittivi. Amplifikatur "aħjar" mhux bilfors ifisser kejl aħjar tal-fluss jekk ir-rispons tal-fażi jinbidel bl-issettjar tal-qligħ.
Fejn it-Tranżitu-It-Teknoloġija tal-Ħin Teċċella-u Fejn Tissielet
Fluwidi nodfa, ta'-fażi waħda b'kompożizzjoni stabbli jirrappreżentaw kundizzjonijiet ideali għal miters tal-fluss ultrasoniku ta' transit-ħin. L-applikazzjonijiet tat-trasferiment tal-kustodja f'pipelines tal-gass naturali jiddependu ħafna fuq miters ultrasoniċi b'ħafna passaġġi preċiżament minħabba li-meta jiġu installati u kkalibrati kif suppost-jipprovdu preċiżjoni li tirrivali jew teċċedi l-miters tat-turbini mingħajr il-piż tal-manutenzjoni tal-partijiet li jiċċaqilqu.
Bil-maqlub, flussi ta 'gass maħmuġin b'likwidi mdaħħla, kompożizzjonijiet li jvarjaw malajr, jew tagħbija sinifikanti ta' partikuli jimbuttaw il-konfini tat-teknoloġija. It-tifrix tas-sinjali minn materjal sospiż jista' jegħleb l-eku dirett-mogħdija b'riflessjonijiet diffużi. Miters ultrasoniċi bbażati fuq Doppler-jimmaniġġjaw kundizzjonijiet bħal dawn aħjar, għalkemm bi preċiżjoni mnaqqsa.
It-teħid għall-prattikanti: ifhem il-kundizzjonijiet tal-proċess tiegħek qabel ma tispeċifika l-kejl tal-fluss ultrasoniku. Il-prinċipju ta 'miter tal-fluss ultrasonikuoperazzjoni tinstema' sempliċi-kejl il-ħinijiet tat-tranżitu, ikkalkula l-veloċità-iżda l-għoti ta' riżultati affidabbli taħt kundizzjonijiet operattivi reali jeħtieġ li l-arkitettura tal-istrumentazzjoni titqabbel mad-domandi tal-applikazzjoni.
Evoluzzjoni tal-Ipproċessar tas-Sinjal u Direzzjonijiet Futuri
Il-miters tal-fluss tal-gass ultrasoniku kontemporanji jinfluwenzaw dejjem aktar tekniki tal-ipproċessar tas-sinjali diġitali li kienu projbittivi bil-komputazzjoni għaxar snin ilu. Il--ħin-ibbażat fuq il-korrelazzjoni-tad-determinazzjoni tat--titjira, l-algoritmi ta' filtrazzjoni adattivi, u t-twaħħil tal-forma tal-mewġ ibbażat fuq il-mudell- kollha joffru titjib potenzjali fuq approċċi sempliċi ta' threshold/zero-crossing.
L-integrazzjoni ta' dawn l-algoritmi f'soluzzjonijiet ta'-ċippa waħda-li jgħaqqdu transducer drivers, front-end analogu-, ADC, u proċessar diġitali f'apparat monolitiku-naqqas b'mod drammatiku l-kumplessità tal-implimentazzjoni filwaqt li tejbet il-prestazzjoni. Manifatturi bħal Texas Instruments u Maxim issa joffru applikazzjoni-ICs ta' sensing ultrasoniku speċifiċi għall-applikazzjoni-fil-ħin-għal-konverżjoni diġitali u komputazzjoni ta' korrelazzjoni.
Għall-utenti finali, dan jissarraf f'miters li jżommu l-kalibrazzjoni aħjar matul iż-żmien, jirrifjutaw l-interferenza b'mod aktar effettiv, u jipprovdu informazzjoni dijanjostika li tiżvela meta l-kundizzjonijiet tal-proċess qed jimbuttaw il-limiti tal-preċiżjoni tal-kejl. Il-fundamentaliprinċipju tal-miter tal-fluss ultrasonikuma nbidlitx, iżda kif dak il-prinċipju jiġi implimentat ikompli javvanza.
L-eżattezza tal-kejl fl-applikazzjonijiet tal-fluss ultrasoniku fl-aħħar mill-aħħar tirrifletti l-attenzjoni meħuda fit-tqabbil tal-arkitettura tal-ipproċessar tas-sinjali mal-kundizzjonijiet tal-operat fiżiku. L-iskoperta tal--ħin tat-transitu tibqa' dominanti, iżda l-elettronika ta' appoġġ u l-algoritmi jiddeterminaw jekk il-preċiżjoni teoretika tittraduċix f'affidabbiltà prattika.
