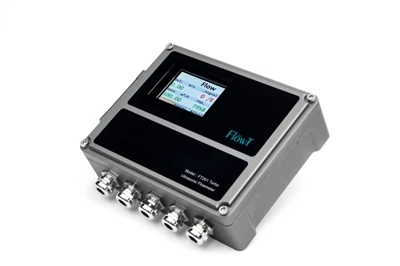

Miter tal-Fluss ultrasoniku

Miter tal-fluss ultrasoniku: il-gwida sħiħa tal-ebda-drama li tista' tuża llum

Trid amiter tal-fluss ultrasonikugwida li hija twila biżżejjed, dettaljata biżżejjed, u xorta faċli biex titħaddem. Din il-verżjoni tmur aktar fil-fond: fiżika mingħajr il-fluff, installazzjoni li taħdem fuq pajpijiet reali, mogħdijiet tad-dejta li jaqblu mal-SCADA/BMS tiegħek, matematika tal-flus li tista' tiddefendi, u lesta-biex-kopja listi ta' kontroll, mudelli, u tabelli. Il-kelma prinċipalimiter tal-fluss ultrasonikujidher fejn hu importanti, u nżommu t-ton ċar u prattiku sabiex it-tim tiegħek ikun jista’ jiċċaqlaq issa.

Dak li se tikseb f'din il-gwida

Mudell sempliċi-Ingliż ta' kifmiter tal-fluss ultrasonikuxogħlijiet

Ħin ta' transitu-vs Doppler: meta kull wieħed jirbaħ, b'iżvantaġġi li għandhom jiġu evitati

Tqabbil ta' 5 dimensjonijiet vs mag u vortex (tabella + narrattiva)

Lista ta' kontroll ta' qabel l-installazzjoni ta' 7-punti u mudell ta' kummissjonar fuq il-post

Tnedija f'5 passi li tista' tikkopja fuq is-siti kollha

Pjan direzzjonali ta' 90 jum biex imur minn pilota għal skala

Kalkulatur ROI sempliċi b'eżempji maħduma

Issolvi problemi ta' siġar, drawwiet ta' manutenzjoni, u FAQs

Lista tal-kliem kjavi LSI u links interni suġġeriti

Kunċett tal-qalba: kif miter ultrasoniku jbiddel il-ħoss fi fluss

Anmiter tal-fluss ultrasonikumiżuriveloċità medja tal-fluwiduu timmultiplika bil-pajpżona ta' sezzjoni trasversalibiex tikseb fluss volumetriku. Jagħmel dan bl-użu jewħin ta' transitu{0}jewDopplerakustika.

• Ħin ta'-transitu (TT): Żewġ transducers jitkellmu djagonalment madwar il-pajp. Il-fluss jgħin lill-ħoss li jiċċaqlaq 'l isfel u jnaqqasha 'l fuq. Iċ-ċkejknadifferenza fil-ħinhija proporzjonali għall-veloċità. TT jiffjorixxi fuqlikwidi nodfab'solidi baxxi u arja mdaħħla baxxa.
• Doppler (DP): Transducer wieħed jibgħat ħoss u jisma 'r-riflessjonijiet minnpartiċelli jew bżieżaq. Il-bidla fil-frekwenzamapep għall-veloċità. DP jiffjorixxi fuqmaħmuġin jew effervexxentiflussi fejn TT se jitħabtu.

Għaliex timijiet bħalmiter tal-fluss ultrasoniku:

• Ebda partijiet li jiċċaqilqu, għalhekk l-ebda partijiet tal-ilbies u drift minimu
• Clamp-ongħażliet: l-ebda qtugħ tal-pajpijiet,ebda waqgħa fil-pressjoni, l-ebda dewmien fil-permess
• Kopertura ta 'daqs wiesa'minn linji ta' servizz żgħar għal mains kbar
• I/O flessibbli: 4–20 mA, polz, Modbus, BACnet, EtherNet/IP, OPC UA

Numri fid--dinja reali li ħafna timijiet jaraw bi prattika soda: TT clamp-dwar±0.5–1%, DP aktar laxka iżda tinqara fuq linji maħmuġin, inline ultrasoniku aktar strett meta tista 'taqta' rukkell.

Fejn ultrasoniku joqgħod l-aħjar fl-impjant jew in-netwerk tiegħek

Netwerks tal-ilma / DMAs: clamp-fuq verifiki fid-daħliet/iżbokki, logging tul ġimgħa, kontrolli tal-bilanċ, skoperta ta' hotspot NRW malajr.

Loops tal-enerġija tal-HVAC: il-flussi prinċipali tal-ilma mkessaħ u sħun mingħajr telf tar-ras; koppja ma' ΔT biex tattakka s-sindromu ta' -ΔT baxx.

Batching/taħlit industrijali: ultrasoniku inline fuq il-kontrolli tal-kustodja; DP fuq demel likwidu, polpi, u taħlitiet effervexxenti.

Kampanji temporanji: jimirħu f'unità portabbli biex tivverifika l-miters, il-pompi, u l-linji tal-kontroll qabel ma tissakkar il-kapital.

Ħin ta' transitu-vs Doppler: agħżel darba, evita xogħol mill-ġdid

Il--ħin tat-transitu (TT) jirbaħ meta...

Likwidu huwanadifħafna mill-ħin

Għandek bżonnpreċiżjoni aktar strettagħall-kontijiet, enerġija, jew kontroll riċetta

Id-daqsijiet tal-pajpijiet ivarjaw u tridmorsa waħda-fuq kitbiex tkopri ħafna linji

Doppler (DP) jirbaħ meta...

Likwidu huwamaħmuġin jew effervexxentiskond id-disinn (ilma mormi, polpa, ċertu ikel)

Għandek bżonn biss axejra stabblifejn TT jitilqu

Solidi/bżieżaq huma konsistenti biżżejjed biex jirriflettu l-ħoss

Regola ta' deċiżjoni ta' malajr
Jekk tista 'tara partiċelli jew bżieżaq waqt it-tħaddim normali, ibda DP. Jekk ma tistax, ibda TT. Jekk il-proċess flips stati, pjan għalit-tnejn: TT bħala default, DP bħala backup fuq l-iktar linja mhux maħduma.

Tqabbil ta' ħames-dimensjonijiet (Ultrasonic vs Mag vs Vortex)

Shortcuts narrattivi

Likwidu mhux-konduttiv?Mag huwa barra, Soġġorni ultrasoniku ġewwa.

Baġit ta' telf ta'-ras stretta? Vortex huwa iebes;ultrasoniku ma jżid xejn.

Ebda għeluq permess?Clamp-fuq ir-rebħiet ultrasoniċifl-ewwel jum.

Arkitettura: mill-pajp sad-dashboard tiegħek

Sensuri: clamp-fuq pari (V-mogħdija jew Z-mogħdija) jew irkiekel inline.

Trasmettitur: ħin-tat--titjira jew matematika Doppler, input tat-temperatura, allarmi.

Outputs: 4–20 mA/polz għall-legat, Modbus/BACnet/EtherNet/IP/OPC UA għal diġitali.

SCADA/BMS/Storiku: tikketti, skalar, allarmanti, u ħażna.

Analytics: NRW, rabtiet OEE, enerġija għal kull unità tal-fluss, varjanza tar-riċetta.

Tip:Jekk slots I/O huma skarsi, mexxi l-ewwel xahar fuq il-metermibni-fil-logger, esporta CSV, u biss hard-wire ladarba tkun ippruvajt il-valur.

Il-metodu ta 'implimentazzjoni f'5 passi

Pass 1 - Agħżel il-linji t-tajba
Agħżel il-għaxralinji bl-akbar spiża jew riskju. Għall-ilma: konfini DMA u daħliet tal-pjanti. Għall-HVAC: mejns tal-ilma mkessaħ/misħun. Għall-proċess: punti ta' kustodja u taħlitiet.

Pass 2 - Ikklassifika l-midja → TT jew DP
Log solidi/bżieżaq, temperatura, viskożità, u stati operattivi tipiċi. AgħżelTTgħal nadif,DPgħal maħmuġ/arja. Bandiera kwalunkwe inforra jew pajpijiet komposti.

Pass 3 - Inġinier l-immuntar

AgħżelV-mogħdijagħal pajpijiet ta' daqs medju-,Z-mogħdijagħal ħitan kbar/oħxon.

Rispettġirja-drittatulijiet (upstream/downstream).

Miżuraħxuna tal-ħajt udijametru ta 'ġewwa; tistrieħx fuq tpinġijiet qodma.

Pajp nadif, applika couplant frisk, tensjoni indaqs.

Pass 4 - Integra u log

Iddeċiedi 4–20 mA vs Modbus/BACnet/EtherNet/IP.

Ixgħel il-logger abbordgħal linja bażi ta'-ġimgħa.

Semmi t-tikketta, issettja l-unitajiet, u rrekordja l-fatturi tal-kalibrazzjoni.

Pass 5 - Ivverifika u ssakkar

Mexxifluss-żerokontrolli.

Salib-iċċekkja ma' tank draw, miżien, jew miter inline fdat.

Ħlief arapport tal-kummissjonarbir-ritratti u l-ispazjar.

Wire allarmi lis-CMMS sabiex drift jew telf tas-sinjal joħloq biljett.

Is-seba'-punti ta' qabel-l-lista ta' kontroll tal-installazzjoni

Midja: nadif vs solidi/bżieżaq; temperatura/viskożità normali.

Pajp: materjal, skeda, inforra/kisi, ovalità.

Dimensjonijiet: miżuraħajtuIDbl-għodda, mhux bil-memorja.

Mogħdija: V vs Z magħżula bl-ispazjar tal-bejjiegħ ikkonfermat.

-Ġirja dritta: minkbejn, tees, reducers, pompi nnutati.

Pjan I/O: 4–20 mA jew xarabank diġitali, ismijiet ta' tags stabbiliti.

Verifika: metodu ta' referenza magħżul (ġbid tat-tank/miter sekondarju).

Mudell tar-rapport tal-ikkummissjonar (pejst fis-SOP tiegħek)

ID tas-sit/tal-linja:

Media/Temp/Pressjoni:

Materjal tal-pajp/inforra/skeda:

Ħajt imkejjel/ID:

Mogħdija tal-muntanji: V jew Z;spazjar (mm):

Tip ta 'transducer & klassifikazzjoni tat-temperatura:

-Ġirja dritta (U/D):

I/O mapping: 4–20 mA @ medda ___ / Modbus @ indirizz ___

Riżultat tat-test tal-fluss żero-:

Iċċekkja-referenza u riżultat:

Ritratti: post, allinjament, spazjar

Sid u data:

Eżattezza: dak li fil-fatt iċċaqlaq il-labra

Żball tal-ID tal-pajpjiddomina. Kejjelha.

-Ġirja drittau dawwar il-materja aktar milli jistennew ħafna nies.

Kwalità tal-akkoppjarhija d-differenza bejn sinjal nadif u storbju.

Temperaturauveloċità tal-ħosskumpens iżommu drift bogħod.

Stat tal-midja: TT hates arjazzjoni qawwija; DP jeħtieġ rifletturi konsistenti.

Għażla tal-mogħdija tal-muntanji(V vs Z) jistabbilixxi SNR u stabbiltà fuq pajpijiet iebsa.

Agħmel dawn id-dritt u amiter tal-fluss ultrasonikuartijiet fit-tieqa spec tagħha mingħajr irfinar erojku.

Spejjeż, ROI, u ħin għall-valur (sempliċi u onest)

Firxiet tipiċi tal-ħardwer

Clamp-fuq portabbli: nofs -erba' figuri

Clamp-fuq fiss: nofs- sa għoli-erba' figuri

Inline ultrasoniku: għoli-erba' sa baxx-ħames figuri

Fejn jidher ir-ritorn

L-ebda għeluqgħall-morsa-fuq tiffranka l-permessi u l-ħin tal-kuntrattur

L-ebda waqgħa fil-pressjonijiffranka l-enerġija tal-pompa kull siegħa

Bilanċ u kontrollmaqtugħa kimiċi overfeed jew penali tas-sħana

Tnaqqis NRWtikkonverti direttament għal dħul jew produzzjoni aktar baxxa

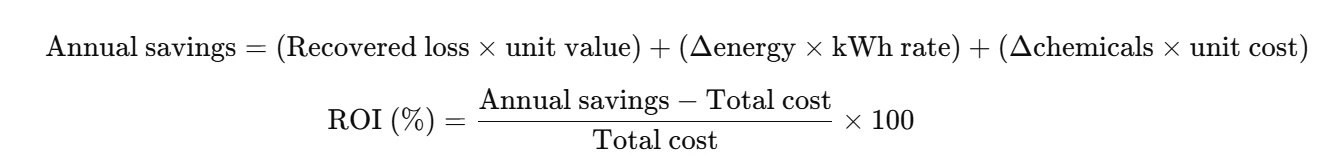

Kalkulatur ROI (kopjaha fil-folja tiegħek)

Mikro-eżempju maħdum

Telf irkuprat: 12 m³/h × 8,000 h/y × $1.2/m³=$115,200

Qtugħ tal-enerġija tal-pompa: 4 kW × 8,000 h/y × $0.12/kWh=$3,840

Sustanzi kimiċi maqtugħa: $600/xahar × 12=$7,200

Iffrankar annwali ≈ $126,240

Spiża totali (meter + install): $8,500

ROI ≈ 1,385%; ħlas lura ~ 25 jum

Applikazzjonijiet prattiċi li tista' toħroġ issa

Netwerks tal-ilma

Ġimgħa 1–2: clamp-on fid-daħla/iżbokk tad-DMA; log flussi minn nofs il-lejl-sal-4am.

Ġimgħa 3: qabbel ġewwa/barra; ikklassifikat iż-żoni skont l-iżbilanċ; mexxi l-miter biex tiġriha.

Xahar 2: tiffissa hotspots ripetuti; tinstallamorsa fissa-on; żomm roaming portabbli.

Loops tal-enerġija tal-HVAC

Installa fuq headers prinċipali tal-ilma mkessaħ u sħun.

Fluss ta 'tendenza b'temperaturi ta' provvista/ritorn; issib kojls -ΔT baxxi.

Irrisettja l-kurvi tal-pompa u t-trims tal-valv biex ittrimmja kWh kull tunnellata.

Linji industrijali

Inline ultrasoniku għal referenzi ta 'kustodja.

DP fuq slurries biex iżżomm il-viżibilità fejn TT imur għomja.

Orbot varjanza mat-telf tal-lott jew xogħol mill-ġdid biex tipprova tfaddil.

Pjan direzzjonali ta' 90 jum: mill-ewwel metru sal-iskala

Jiem 1–10 - Linja bażi

Ixtri/tissellef aclamp portabbli-on

Ħareġ żewġ tekniċi għal nofs ġurnata

Stħarriġ 8–10 linji ta' prijorità u illoggja ġimgħa

Jiem 11–30 - Jipprova l-valur

Ikkwantifika żewġ rebħiet ta' malajr (qtugħ ta' telf jew tiswija ta' kontroll)

Ippreżenta tfaddil biex tapprova tnejninstallazzjonijiet fissi

Jiem 31–60 - Standardizza

Ikteb atliet-paġni SOPbilli tuża l-mudell ta' hawn fuq

Oħloq skema ta 'ismijiet ta' tag u ħsieb ta 'storiku

Żid twissijiet tas-CMMS għal sinjal baxx jew waqfien

Jiem 61–90 - Skala u illokkja

Installa meters fissi fuq hotspots ripetuti

Żomm il-miter portabbli roaming kull tliet xhur

Żid il-folja tal-ROI mar-reviżjoni tal-ops ta' kull xahar

Issolvi l-problemi tas-siġar (mogħdijiet veloċi)

Jekk il-qari huwa storbjuż

Erġa-naddaf il-pajp, erġa' applika l-akkoppjar, er-istrixxi ċ-ċineg tat-tensjoni

IpprovaV-mogħdijal-ewwel; jitbiegħed mill-weldjaturi

Iċċekkja għal cavitation jew arja mdaħħla 'l fuq

Jekk il-qari huwa preġudikat vs referenza

Erġa-kejlIDuħajt; aġġornament tal-miter

Ivverifikaveloċità tal-ħossdħul jew temperatura comp

Ikkonfermaġirja-dritta; jimxu jekk meħtieġ

Jekk is-sinjal jinżel

Aqleb minn V għalZ-mogħdijafuq ħitan ħoxnin

It-tnaqqis tal-qligħ u t-titjib tal-allinjament jgħin lill-SNR

Għal linji maħmuġin, aqleb għalDoppler

Manutenzjoni li żżomm l-eżattezza boring

Imsaħ u erġa-akkoppjatkull tliet xhurfuq clamp-fuq punti fissi

Iċċekkja t-tensjoni taċ-ċinga u l-ħelsien tat-tensjoni tal-kondjuwit

Irrevedi t-trasmettiturlog tad-dijanjostikakull xahar

Erġa-mexxa afluss-żeroiċċekkja wara kull xogħol mekkaniku fil-qrib

Aġġorna l-folja tal-ikkummissjonar jekk tiċċaqlaq is-sensuri

Lista ta 'kontroll unika: seba' żbalji komuni u r-riparazzjonijiet

Bl-użu ta 'ID nominali → Waħħal: kejl ID/ħajt; aġġorna s-setup tal-meter.

Injora-ġirja dritta → Waħħal: jirrilokaw jew żid kondizzjonaturi tal-fluss.

Coulant antik → Waħħal: ġel frisk u preparazzjoni xierqa tal-wiċċ.

Mogħdija ħażina → Waħħal: ipprova Z-mogħdija fuq pajpijiet kbar jew miksija.

Jinsa l-limiti tat-temperatura → Waħħal: agħżel is-sett tat-transducer it-tajjeb.

Rotot ħdejn il-ħoss VFD → Waħħal: kejbils separati, ilqugħ b'mod korrett.

L-ebda verifika → Waħħal: żero-fluss + kontroll wieħed fdat-.

Lista-qasira tax-xerrej skont il-każ tal-użu

Verifika u mobilità: Clamp-fuq TT portabblib'kit ta' daqs wiesa'-logger mibni.

Linji nodfa permanenti: Clamp-fuq TT fissb'4–20 mA + Modbus, għażla ta' akkoppjament temp għoli-.

Linji maħmuġin permanenti: Clamp-fuq DPb'tolleranza solidi/arjazzjoni u qligħ aġġustabbli.

Kontroll tal-kustodja: Inline ultrasonikubi spec stretta u immuntar stabbli.

FAQ

Kemm hi preċiża clamp-fuq miter ultrasoniku?

B'midja nadifa, dimensjonijiet tal-pajp imkejla, il-mogħdija t-tajba, u ġirja dritta tajba, il-ħin tal-morsa-fuq it-transitu-normalment±0.5–1%. Inline ultrasoniku jista 'jkun aktar strett meta l-installazzjoni hija kkontrollata.

Għandi bżonn għeluq biex ninstallah?

Mhux għalclamp-on. Inti timmonta sensuri barra l-pajp ma 'coulant u ċineg. L-installazzjonijiet inline jeħtieġu qtugħ qasir jew pjan ta'-tap.

Kemm jiswa arloġġ tal-fluss ultrasoniku?

Ippjana għalnofs erba’ figurigħal unità portabbli,nofs- sa għoli-erba' ċifrigħal morsa fissa-fuq, ugħoli-erba' sa baxx-ħames figurigħal ultrasoniku inline, skont id-daqs, it-temperatura u l-I/O.

Kemm idum sakemm nara r-riżultati?

Ikollok datal-istess juminti twaħħal morsa-fuq. L-impatt tal-flus jiddependi fuq is-sewwieq tiegħek. L-irkupru tat-telf, it-tirqim kimiku, jew il-qtugħ tal-enerġija tal-pompa spiss iwassluħlas lura ta' xhur-.

Jista 'jaħdem ultrasoniku fuq linji maħmuġin jew effervexxenti?

Iva. UżuDopplergħal dawk il-linji. Tinnegozja xi preċiżjoni għall-viżibilità. Jekk il-proċess xi drabi jaħdem nadif, żomm setup TT lest u aqleb il-modi jew il-miters kif meħtieġ.

Ultrasoniku se jżid telf ta 'pressjoni?

Ikklamp-fuq iż-żidietebda telf ta 'ras. Inline ultrasoniku huwa telf baxx meta mqabbel ma 'disinji vortiċi jew turbini.

Liema materjali tal-pajpijiet huma kompatibbli?

L-azzar tal-karbonju, l-istainless steel, il-ħadid duttili, ir-ram u l-plastiks huma komuni. Liners u komposti jaħdmu wkoll; tikkonferma l-limiti tal-ħajt, it-twaħħil u t-temperatura.

Kif nivverifika l-qari mingħajr laboratorju?

Uża afluss-żerol-ewwel ittestja, imbagħad tiġbed tank, miżien, jew miter inline ta' fiduċja għal cross-kontroll. Żomm rapport ta' kummissjonar ta'-paġna waħda b'ritratti u parametri.

Wrap-: x'għandek tagħmel din il-ġimgħa

A miter tal-fluss ultrasonikujagħtik dejta tal-fluss veloċi u difiżibbli mingħajr ma taqta 'tubu jew iżżid telf ta' ras. Użuħin ta' transitu{0}fuq linji nodfa uDopplerfuq linji maħmuġin jew arja. Segwi l-metodu ta' ħames-passi, agħmel is-seba'-kontrolli tal-punti, imla l-mudell tal-ikkummissjonar, u wajers l-allarmi għall-manutenzjoni. Ibda b'morsa portabbli-waħda biex tibni linji bażi, imbagħad waħħal il-miters fuq hotspots u ssegwi r-ROI. Jekk tagħmel ħaġa waħda llum, agħżel l-aqwa tliet linji tiegħek u poġġimiter tal-fluss ultrasonikufuqhom biex tara fejn verament tmur il-fluss tiegħek.
