Struttura tal-Klamp-fuq Miter tal-Fluss ultrasoniku
Struttura tal-Klamp-fuq Miter tal-Fluss ultrasoniku
Il-morsa-fuq miter tal-fluss ultrasoniku jappartjeni għal għodod tal-kejl tal-fluss mhux-invażivi u tintuża ħafna fil-monitoraġġ tal-fluss ta 'diversi fluwidi tal-pipeline. Il-vantaġġi ewlenin tiegħu jinsabu fil-fatt li ma teħtieġx qtugħ jew modifika tal-pipeline, u b'hekk tnaqqas l-ispejjeż tal-installazzjoni u d-diffikultà tal-manutenzjoni. Il-morsa ultrasonika fuq il-miter tal-fluss tutilizza d-differenza fil-ħin tal-propagazzjoni tas-sinjali ultrasoniċi fil-fluwidu biex tkejjel il-veloċità tal-fluss.
Il-morsa fuq il-miter tal-fluss ultrasoniku jiffissa s-sensuri ultrasoniċi fuq barra tal-pipeline permezz ta 'klampi. Matul id-disinn, huwa meħtieġ li jiġi żgurat li l-klampi jistgħu jorbtu sew fuq pajpijiet ta 'dijametri u materjali differenti. Is-sensuri ġeneralment jinkludu trasmettitur u riċevitur, u l-pożizzjonijiet ta 'installazzjoni tagħhom jeħtieġ li jiġu kkonfigurati b'mod raġonevoli biex jottimizzaw il-mogħdija ta' propagazzjoni tas-sinjali ultrasoniċi u l-eżattezza tal-kejl.
L-apparati ta 'appoġġ u li jiffissaw tal-miter tal-fluss ultrasonikuclamp on huma ġeneralment manifatturati bl-użu ta' materjali reżistenti għall-korrużjoni-u reżistenti-temperatura għolja- biex jadattaw għal kundizzjonijiet ambjentali differenti. Barra minn hekk, jeħtieġ li jiġu ddisinjati mekkaniżmi ta 'aġġustament biex jippermettu allinjament preċiż tas-sensuri waqt l-installazzjoni u biex jadattaw għal pipelines ta' dijametri differenti. Is-sensuri għandhom ikunu ddisinjati b'konnessjonijiet elettriċi effiċjenti u sistemi ta 'proċessar tas-sinjali biex jiżguraw trasmissjoni preċiża u pproċessar ta' sinjali ultrasoniċi. Fl-istess ħin, ottimizzazzjoni kontinwa tad-disinn taċ-ċirkwit f'aspetti bħall-konsum tal-enerġija u l-ġestjoni termali hija meħtieġa biex tnaqqas il-konsum tal-enerġija u timmaniġġja b'mod effettiv is-sħana ġġenerata mis-sistema.strutturatal-morsa-fuq miter tal-fluss ultrasoniku jidher fil-Figura 3.5.
Figura 3.5 Dijagramma tal-Istruttura tal-Klamp-fuq Miter tal-Fluss ultrasoniku
Il-morsa-fuq miter tal-fluss ultrasoniku huwa tip ta 'miter tal-fluss. Is-sondi ta 'skoperta tiegħu m'għandhomx għalfejn jikkuntattjaw il-medju li jiċċirkola ġewwa l-pipeline; jeħtieġ biss li jitwaħħlu mal-wiċċ ta 'barra tal-pipeline biex jutilizzaw it-teknoloġija ultrasonika biex jiksbu kejl tal-veloċità tal-fluwidu.

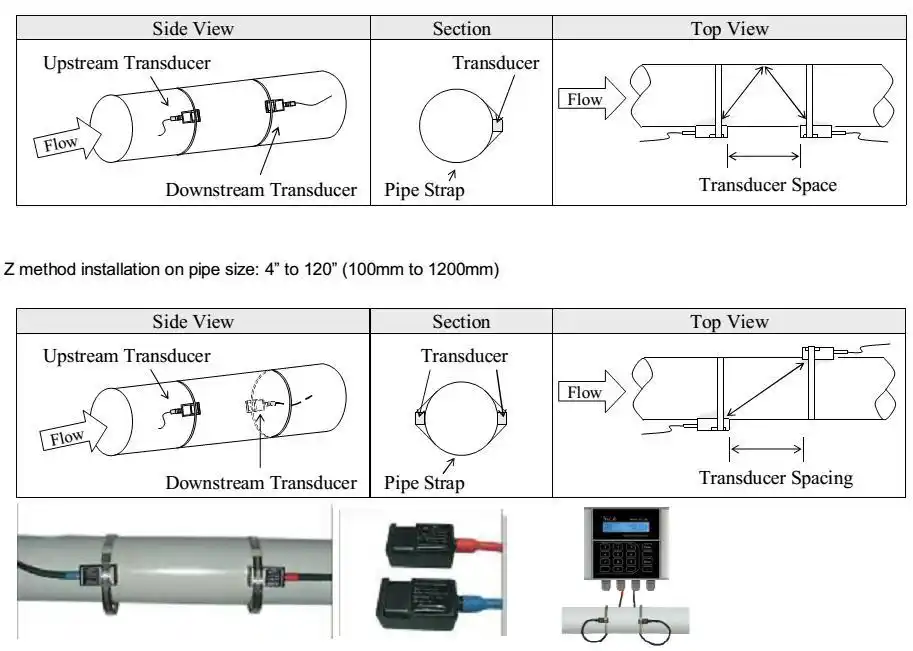

B'mod ġenerali, l-istandardeffett ta 'installazzjonit metodu għall-morsa ultrasoniku fuq miter tal-fluss huwa l-metodu V-. Waqt l-installazzjoni, iż-żewġ sondi ta 'detezzjoni huma meħtieġa li jkunu allinjati orizzontalment, u l-linja dritta ffurmata miż-żewġ sondi ta' skoperta għandha tkun parallela mal-assi tal-pipeline. Madankollu, peress li ż-żewġ sondi ta 'skoperta tal-morsa fuq il-miter tal-fluss ultrasoniku huma separati, meta jiġu ffissati s-sondi ta' skoperta fuq il-pipeline, huma ġeneralment iffissati separatament. Għalhekk, ħafna drabi huwa impossibbli li tikkontrolla b'mod preċiż jekk il-linja dritta ffurmata miż-żewġ sondi ta 'skoperta hijiex parallela mal-assi tal-pipeline, li jwassal għal ċerti żbalji fil-pożizzjonijiet taż-żewġ sondi ta' skoperta wara l-installazzjoni, li jaffettwaw l-eżattezza ta 'l-iskoperta.
FAQ

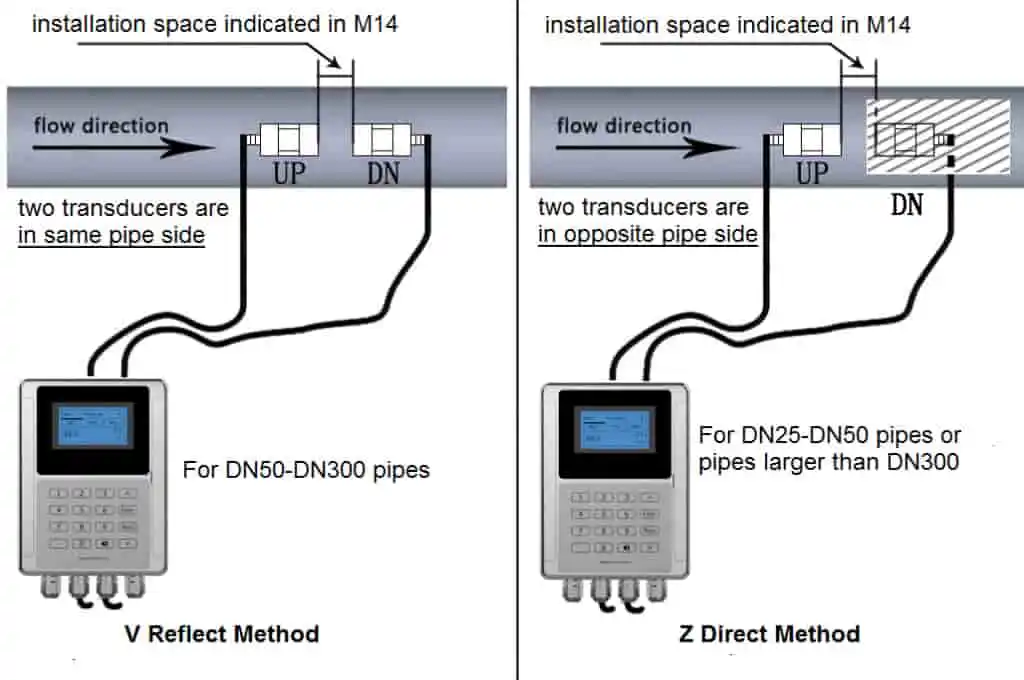

Q: X'inhi d-differenza bejn il-metodu V-u l-metodu Z-fil-morsa-fuq l-installazzjoni tal-miter tal-fluss ultrasoniku?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 mm, aħjar għal materjali ħoxnin-b'ħitan jew attenwanti iżda sinjali aktar dgħajfa).
Q: Kif l-allinjament ħażin tal-installazzjoni jaffettwa l-eżattezza tal-morsa-fuq miters tal-fluss ultrasoniku bl-użu tal-metodu V-?
A: Allinjament ħażin fl-ispazjar tat-transducer, angolu, jew paralleliżmu jikkawża żbalji fit-tul tal-passaġġ, attenwazzjoni tas-sinjal, u SNR imnaqqas, li jwassal għal devjazzjonijiet TOF (ħin-ta'-titjira) u żbalji fil-kejl tal-fluss ta' 1-5% jew aktar. L-allinjament preċiż huwa kritiku għall-affidabilità tal-metodu V.
Q: X'inhuma l-komponenti ewlenin fl-istruttura ta 'morsa portabbli-fuq miter tal-fluss ultrasoniku?
A: Il-komponenti ewlenin jinkludu transducers ultrasoniċi mqabbda (trasmettitur/riċevitur), klampi jew ċineg tal-immuntar, ġel tal-igganċjar għal kuntatt akustiku, trasmettitur li jinżamm fl-idejn jew -immuntat mal-ħajt b'displej, elettronika għall-ipproċessar tas-sinjali, u batterija rikarikabbli għall-portabbiltà.
Q: Liema softwer huwa komunement użat għas-simulazzjoni akustika fil-morsa-fuq miters tal-fluss ultrasoniku?
A: COMSOL Multiphysics Acoustics Module huwa użat ħafna għall-immudellar tal-propagazzjoni tal-mewġ, transducers pjeżoelettriċi, igganċjar ta 'struttura ta' fluwidu-, u simulazzjonijiet ta 'ħin ta' transitu-f'morsa-fuq miters tal-fluss ultrasoniku.
Q: X'inhuma l-vantaġġi tal-prinċipju ta'-ħin ta' transitu f'morsa mhux-invażiva-fuq miters tal-fluss ultrasoniku?
A: Il-ħin ta 'transitu- joffri preċiżjoni għolja (± 1%) għal fluwidi nodfa, kejl bidirezzjonali, l-ebda partijiet li jiċċaqilqu, manutenzjoni baxxa, u xogħlijiet mingħajr partiċelli (b'differenza Doppler, li teħtieġ solidi/bżieżaq sospiżi u għandha preċiżjoni aktar baxxa).
