Miter tal-fluss tal-gass ultrasoniku -x'inhu miter tal-fluss ultrasonikuapparat li jintuża l-aktar fil-pajpijiet tal-gass - huwa miter tal-fluss installat fuq pipeline li jġorr il-gass li jgħaddi u jkejjel il-fluss tal-gass bl-użu tal-prinċipju tal-ultrasound. Miter tal-fluss tal-gass ultrasoniku ta' kanal-wieħed huwa apparat mgħammar b'kanal wieħed biss; miter tal-fluss tal-gass ultrasoniku b'ħafna-kanali għandu żewġ kanali jew aktar. Il-prinċipju bażiku tal-miter tal-fluss tal-gass ultrasoniku għall-kejl tal-veloċità tal-fluss huwa li tikkalkula l-parametri ewlenin tal-fluwidu tal-gass, bħall-veloċità, ir-rata tal-fluss u d-densità, billi tkejjel il-ħin tal-propagazzjoni tal-mewġ tal-ultrasound fil-medju tal-gass.
Analiżi tal-prinċipju tax-xogħol tal-kejl tal-fluss tal-gass ultrasoniku tad-differenza fil-ħin-
Il-ħin-metodu tad-differenza għall-kejl tal-fluss tal-gass ultrasoniku - prinċipju li spiss jirreferu għaliha fil-Definizzjoni ta 'Meter tal-Fluss ultrasoniku- jiddetermina l-veloċità medja tal-gass tul il-kanal tal-ħoss billi tuża d-differenza fil-ħin tal-propagazzjoni bejn żewġ sinjali ultrasoniċi li jippropagaw fl-istess direzzjoni u fid-direzzjoni opposta. Meta l-ultrasound jippropaga f'medju tal-gass li jiċċirkola, il-veloċità tiegħu tinbidel mal-veloċità tal-gass. Speċifikament, il-veloċità tal-propagazzjoni tal-ultrasound tinbidel fl-istess direzzjoni bħall-veloċità tal-gass: meta tiżdied il-veloċità tal-gass, il-veloċità tal-propagazzjoni tal-ultrasound fl-istess direzzjoni tiżdied ukoll; bil-maqlub, jekk il-veloċità tal-gass tiżdied fid-direzzjoni opposta għall-propagazzjoni tal-ultrasound, il-veloċità tal-ultrasound tonqos kif xieraq.
Struttura Bażika tas-Sensor tal-Fluss tal-Pajp Ultrasoniku
Kif muri fil-Figura 2.1 - a tipikuDijagramma Skematika tal-Meter tal-Fluss ultrasoniku- żewġ transducers ultrasoniċi (imsejħa sondi jew transducers) kapaċi kemm jittrasmettu kif ukoll jirċievi impulsi ultrasoniċi huma inkorporati f'naħa waħda jew iż-żewġ naħat tal-pajp. Il-mogħdija attwali tas-sinjal ultrasoniku bejn iż-żewġ transducers tissejjaħ il-kanal tal-ħoss, għalhekk par ta 'transducers jikkostitwixxi kanal wieħed tal-ħoss. It-transducers huma separati mill-medju fluwidu b'membrana trasparenti tal-ħoss- jew sezzjoni tal-ħajt tal-kanal akustiku. F'kanal-wieħedmiter tal-fluss ultrasoniku, il-waveguide bejn iż-żewġ transducers ultrasoniku jaqsam l-assi tat-tagħmir.

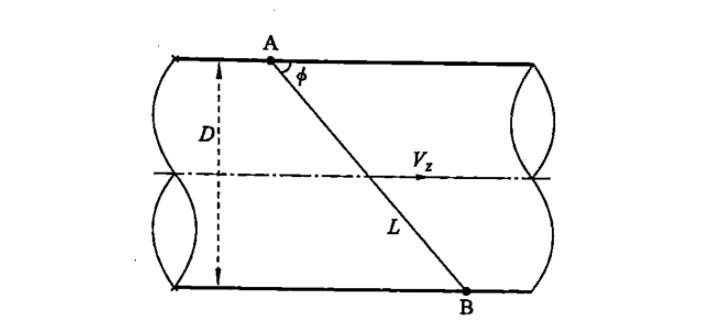

Kif muri fil-Figura 2.1, id-dijametru tal-pajp huwa D, u t-tul tal-linja dritta-bejn l-uċuħ tat-tarf taż-żewġ transducers A u B inkorporati fuq iż-żewġ naħat tal-pajp huwa t-tul tal-kanal L (imsejjaħ ukoll passaġġ tal-ħoss L). Ir-relazzjoni tiegħu mad-dijametru D hija kif ġej:
Fil-formula: Φis l-angolu tal-inklinazzjoni tal-kanal tal-ħoss, li huwa l-angolu bejn il-kanal tal-ħoss u l-assi tal-pajp. L-angolu tal-inklinazzjoni tal-kanal tal-ħoss huwa wkoll l-angolu inċidentali tal-mewġa tal-ultrasound.
L-angolu tal-inċident - spiss diskuss fil-Struttura tal-Meter tal-Fluss ultrasonikukif ukoll fil-Dijagramma tal-Blokk tal-Meter tal-Fluss ultrasoniku- hija affettwata kemm mill-veloċità tal-ħoss fil-fluwidu kif ukoll mill-veloċità tal-ħoss fil-feles akustiku u l-materjal tal-ħajt tal-pajp. Madankollu, il-bidla fil-veloċità tal-ħoss mat-temperatura hija ġeneralment iżgħar għal materjali solidi milli għal materjali gassużi. Meta l-bidla fit-temperatura tkun żgħira, l-influwenza tal-feles akustiku u l-materjal tal-ħajt tal-pajp fuq l-eżattezza tal-kejl tista 'tiġi injorata; madankollu, meta l-firxa tal-bidla fit-temperatura tkun kbira, għandhom isiru korrezzjonijiet għall-bidliet sinifikanti fil-veloċità tal-ħoss fil-feles akustiku u l-materjal tal-ħajt tal-pajp.
Transducer b'angolu inċidentali ta '30 grad għandu trażmissjoni għolja, telf ta' enerġija baxxa, u vultaġġ baxx ta 'eċitazzjoni, li jagħmilha adattata għal miters tal-fluss ultrasoniku li jinżammu fl-idejn fejn l-enerġija AC hija inkonvenjenti. Transducer b'angolu inċidentali ta '45 grad għandu trażmittanza aktar baxxa, iżda d-daqs tal-kristall tat-transducer jista' jiżdied biex jgħolli l-vultaġġ ta 'eċitazzjoni, li jagħmilha adattata għal miters tal-fluss ultrasoniku stazzjonarji jew dawk li jistgħu jużaw enerġija AC.
